AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度連接器接頭

發布時間：2025-09-03 09:02:53     瀏覽：2265

　　AirBorn verSI 系列(versatile connectors with high-speed signal integrity)是一種開放式引腳場連接器，專為高速/高密度/信號完整性的差分串行總線應用設計。

　　·支持 100Ω 和 85Ω 差分阻抗

　　·提供 高可靠性 和 靈活連接方案(單端、差分、電源、接地均可集成)

　　·PCB 安裝(垂直/直角/加固型)

　　·標準灌封(potting) 增強耐用性

AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度連接器接頭

　　關鍵性能參數

　　差分插入損耗：-0.25 dB @ 5 GHz / -3 dB @ 16 GHz

　　差分回波損耗：-20 dB @ 5 GHz / -6 dB @ 14 GHz

　　差分阻抗：100Ω ±10% @ 50 ps 上升時間

　　差分偏移：< 2 ps

　　接觸電阻：≤ 20 mΩ

　　額定電流：2 A(最大)

　　工作溫度：-55°C 至 +125°C

　　耐久性：2500 次插拔周期

　　振動/沖擊：20g(振動)/ 50g(沖擊)

　　材料與工藝

　　接觸件材料：

　　公頭：磷青銅(ASTM B103)或鈹銅(ASTM B768)

　　母頭：鈹銅(ASTM B194)

　　鍍層：局部鍍金(50μ″，ASTM B488) + 鎳底層

　　絕緣體：玻璃填充液晶聚合物(LCP，ASTM D5138)

　　灌封材料：Frey Eng. CF3003-80 絕緣化合物

　　硬件：不銹鋼(ASTM A484/A582)，鈍化處理

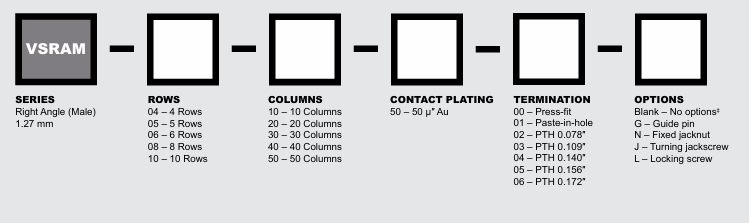

訂購指南：

AirBorn VSRAM系列訂購指南

更多AirBorn 連接器相關型號及產品信息可咨詢立維創展。

推薦資訊

  • Glenair 799-070鋁合金外殼連接器
    Glenair 799-070鋁合金外殼連接器 2025-08-26 09:39:25

    Glenair 79系列799-070型連接器保護器是一款采用機加工鋁合金外殼的高可靠性連接器解決方案，專為極端環境設計。其核心應用領域涵蓋航空航天（航空電子、衛星通信、飛行控制）、軍事國防（野戰通信、導彈制導、雷達系統）以及工業領域（工業自動化、石油天然氣、海洋設備）。

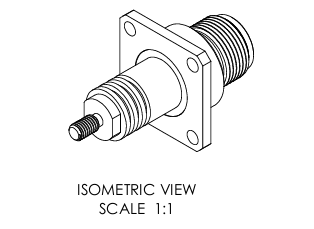

  • Winchester TRU-10734同軸射頻連接器HN(f)面板插座
