Linear Systems J201高增益N溝道JFET

發布時間：2025-09-02 08:39:36     瀏覽：3096

　　Linear Systems J201高增益N溝道JFET，低噪聲信號鏈設計，適用于高增益、低功耗或高阻抗放大器場景。

Linear Systems J201高增益N溝道JFET

　　J201關鍵特性

　　優點

　　高輸入阻抗：減少信號源負載效應。

　　低截止電壓：適合低電壓應用(如電池供電)。

　　低噪聲：適用于音頻和傳感器信號放大。

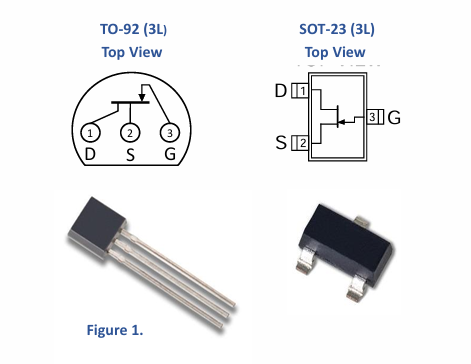

　　封裝選項

　　TO-92(直插)：低成本，傳統封裝。

　　SOT-23(貼片)：表面安裝，適合自動化組裝。

　　提供卷帶包裝(Tape-and-Reel)及裸片(Die)形式。

　　典型應用場景

　　電池供電放大器

　　傳感器抗極化電路

　　音頻前置放大器

　　紅外探測器放大器

　　相移振蕩器

　　電流限制器

　　低/高源阻抗電路的低頻噪聲抑制

　　電氣特性與工作原理

　　N溝道JFET結構

　　N型材料：作為柵極(Gate)。

　　P型材料：兩端分別為漏極(Drain)和源極(Source)，可互換。

　　偏置與工作模式

　　開啟條件：漏極電壓(+VDD)為正，柵極電壓(VG=0V)時電流最大。

　　關閉條件：負柵極電壓減少電流直至截止(OFF區)。

　　增益特性：增益隨柵極負電壓增加而降低。

　　開關行為

　　ON狀態：低導通電阻(近似短路)。

　　OFF狀態：極高電阻(近似開路)。

　　開關速度：由柵極電容和RC時間常數決定。

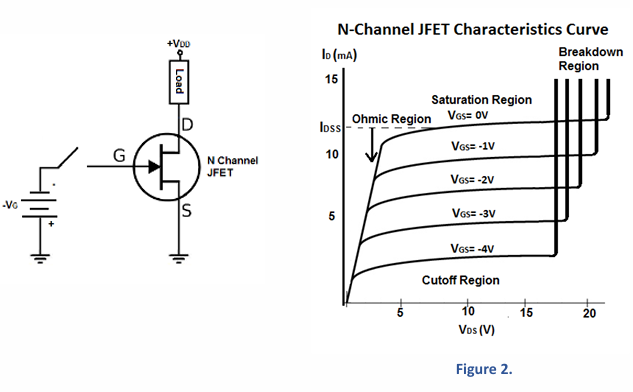

　　N溝道JFET特性曲線：

N溝道JFET特性曲線：

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
